SM400

SOMMAIRE :
1) Introduction.
2) Construction.
3)Détails.
4) Vidéo d'un vol.
5) Le modele FMS
6) La fin.

1) Introduction

J'ai déjà construit plusieurs avions en dépron (polystyrène extrudé) mais sur les 6 modèles réalisés seulement 2 ont réellement volés : le DEPELEC et celui que je vous présente sur cette page le SM400.

2) Construction.

Pour construire cet avion j'ai "simplement" suivi ce plan qui n'est pas de moi mais de "Christian Levadou", plan trouvé sur Le Guide des avions électriques ayant réellement volé.

Certaines parties du plan ne sont pas trés détaillées comme la taille du stabilisateur ou encore le système de fixation de l'aile sur le fuselage (la mienne tient avec du scotch et ne se démonte pas) mais pour ceux qui ont déjà construit quelques avions cela ne posera pas de problèmes.

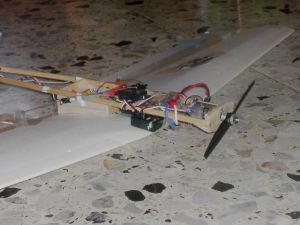

Quelques photos de la construction :

3) Détails.

Liste du matériel qui équipe cet avion :
_Une télécommande 4 voies Futaba qui doit avoir au moins 20ans
_Un variateur Robe air control 19A
_Un moteur "speed400 6V" avec une hélice 6*3
_Un pack d'accus "Rc System" 1800mAh de 7*30gr
_Un servo standard et un servo 9gr
Avant de faire voler cet avion il faut savoir 2-3 choses utiles :
Il faut que les volets soient bien à plat au neutre (horizontale en prolongement du dessous de l'aile), il faut aussi que le centrage soit à peu prés correct et que les gouvernes bougent dans le bon sens ;-).

4) Vidéo de démo

Cet avion vole relativement bien mais n'aime pas trop le vol dos (c'est dû au profil de l'aile) par contre il supporte pas mal de vent comme il peut y en avoir dans ma région (valence dans la drôme).

Voici une vidéo prouvant que ça vole ;) (en divx6.2)

5) Modele FMS

Fms est un simulateur d'avions de modélisme disponible moyennant une recherche google avec "fms 8.5"

Et avec l'aide de quelques logiciels (notament metasequoia) j'ai réalisé le modèle à peu près réaliste de cet avion :

6) La fin.

Suite à un vol de dos un jour de grand vent, le pack de batterie est venu débrancher le servo de profondeur, s'en suivit un crash violent qui cassa l'hélice le bati moteur et un longeron, j'ai décidé de ne pas le reconstruire mais de faire un nouvel modele de ma conception : un corsair F4U.

Bilan sur le SM400 : bon avion de début relativement solide il m'auras fait 18 vols d'environ 6minutes et aura subit 4 crashs dont un fatal.
